 蜗轮箱测试台
来源: 点击数:10411次 更新时间:2023/4/8 12:41:16

蜗轮箱效率测试软件


蜗轮箱测试报告





江苏东阔 30kN.m/120kN.m蜗轮箱测试台

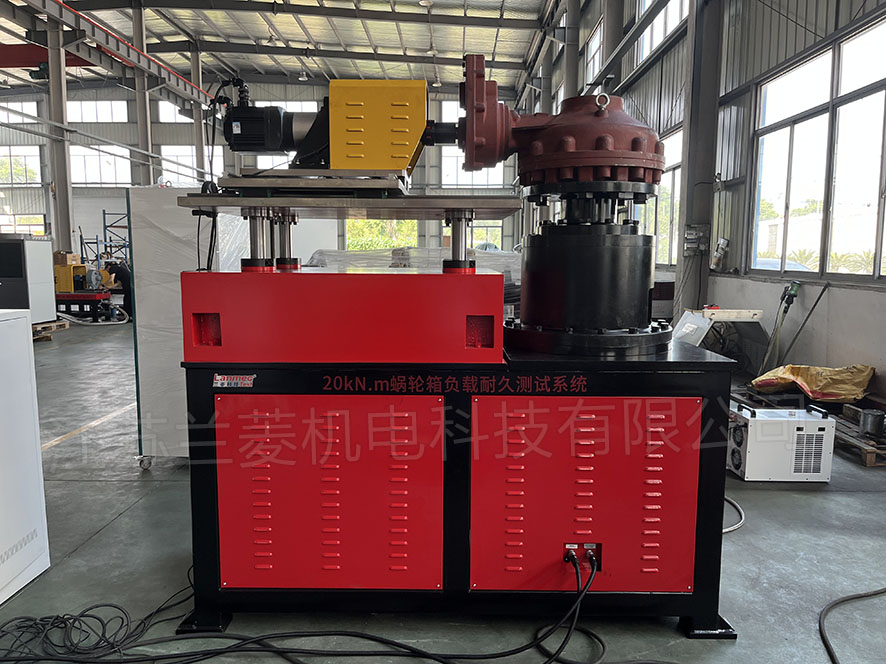

天津林赛 20kN.m蜗轮箱耐久/破坏测试台


泉州超越 300KN.m蜗轮箱负载耐久测试系统


常州电站辅机 50K&300KN.m蜗轮箱加载测试台


扬州电力修造厂 300KN.m蜗轮箱加载测试台


扬州恒春30万N.m


上海奇忠 600KN.m蜗轮箱加载测试台


浙江迅捷 5000&50000N.m蜗轮箱效率测试台


浙江威博 30KN.m蜗轮箱效率测试台


西博思100KN.m蜗轮箱效率测试台


浙江大工 300KN.m蜗轮箱效率测试台

蜗轮箱负载耐久测试系统介绍

蜗轮箱负载耐久测试系统由3Kw伺服电机/速比1:43行星减速机(动力)—500N.m输入端转矩转速传感器—蜗轮箱—输出端转矩转速传感器—加载装置、测试台架、执行器安装夹具、检测柜等组成,它可以任意改变被测电动执行器的负载,直接测量出:

蜗轮箱输入的转矩、转速、功率

蜗轮箱输出的转矩、转速、功率

蜗轮箱的效率、速比

测试参数:

扭矩:5000-1000KN.m

测试精度:

械:±0.2% F.S (转矩、转速、功率)

率:±0.2% F.S

度:±1°

软件功能:

蜗轮箱测试软件是基于PC(Windows 7 SP1)用来测试蜗轮箱性能的的数据采集软件。测试软件配合电参数仪表、转矩转速采集仪、程控加载仪等仪表可以对被测阀门进行手动加载、自动加载、曲线加载、定点测试、耐久测试等测试项目。数据自动存储并动态生成测试曲线,可以选择性显示多条曲线进行数据比较,所测得的数据均保存在格式为.db的数据库文件中方便用户查询。软件可以按照设置将数据导出为PDF、Word图形报表或者Excel格式的数据文件保存到个人电脑。

具体功能如下:

4.1可显示、保存、打印

被测蜗轮箱输入的转矩、转速、功率

输出的转矩、转速、功率;效率;速比;旋转角度

各参数及相互之间的曲线关系,并形成报表予以保存和打印

4.2 寿命测试,触点输出。可以发送指令命令执行器循环动作的启动、停止;可面板和上位机切换控制执行器的动作。

4.3加载方式:手动、程控加载

双方分工

A、乙方负责:

检测柜到测试台的连接电缆级安装。

双方配合进行检测柜、测试台、执行器、蜗轮箱的联合调试。

B、甲方负责:

电缆及安装,包括:

单相AC220V500W50HZ电源—检测柜。

三相AC380V3000W50HZ电源—检测柜。

从工厂大门将货物运至安装地点、调好水平。

其余规格蜗轮箱连接法兰、连接轴的设计、制造(乙方仅提供通用法兰接口和轴接口,并提供一种规格蜗轮箱的测试工装、联轴节,用于调试)。

交货期:预付款到90天发货

预验收(均由乙方免费提供)

整机验收

甲方提供被测蜗轮箱,安装于成套测试台,进行加载动态测试,观察加载、显示是否正常,有无异常振动、噪音。

乙方提供出厂资料:

转矩转速传感器的校准报告

机械、仪表、软件使用说明书

软件光盘

合格证、三包证

最终验收

设备在甲方现场调试完成后,双方对设备的机械、电气、软件进行最终验收,合格后双方签字确认,不合格项目继续整改,直到合格为止。(软件可在预验收时提前确认)

售后服务

测功机在验收合格后12个月内(转矩转速传感器为24个月),所有部件、仪表如出现故障(非人为造成)一律实行三包,能快递更换的快递更换,能够电话解决的电话解决,解决不了,乙方需在48小时内到达使用现场。非乙方原因造成的设备故障,将按成本收取材料费、路费、人工工时。12个月后乙方将在48小时内到达使用现场有偿服务。

调试培训

乙方在接到甲方电话要求调试后,48个小时内必须到达甲方使用现场,3天内调试完毕,其期间可免费培训甲方操作人员。
