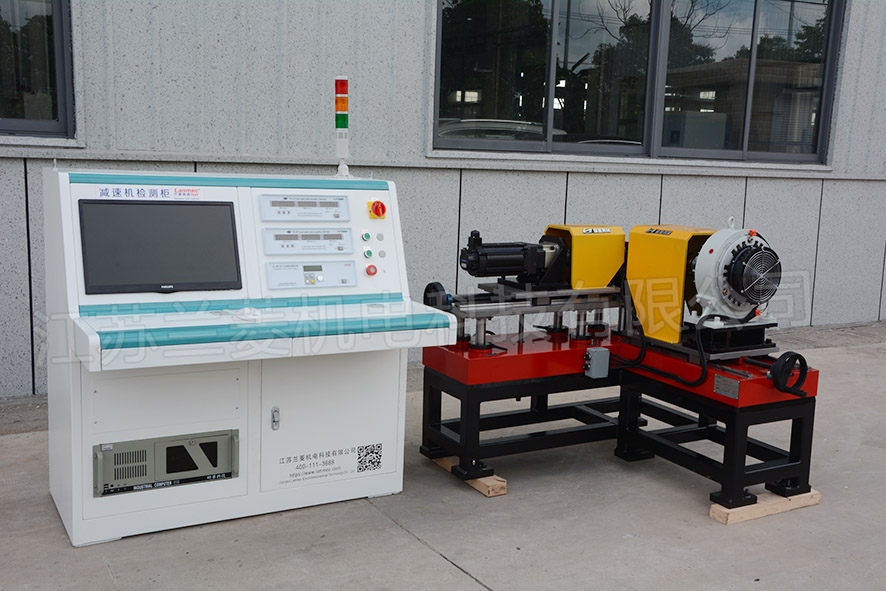

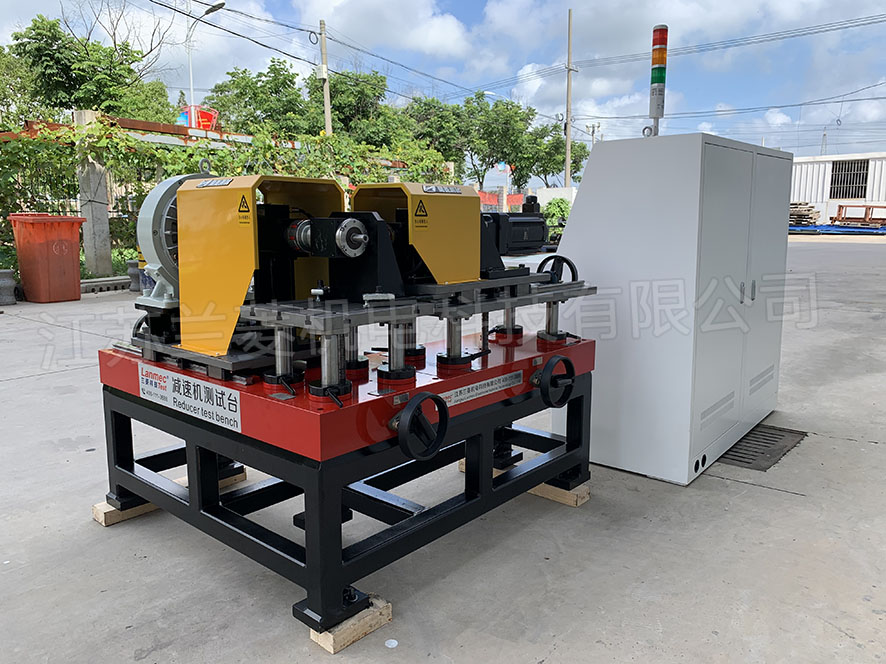

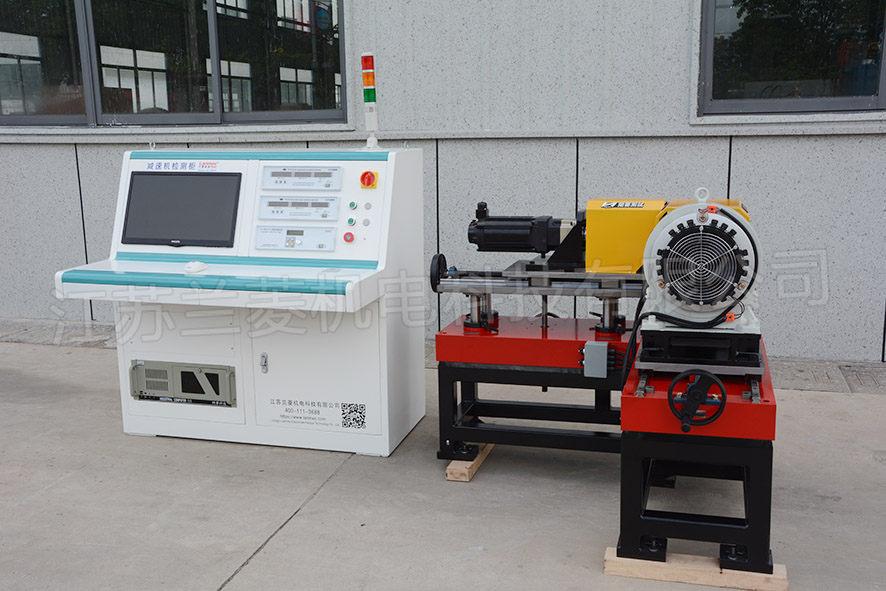

设备名称： 减速机测试台

设备介绍： 减速机测试台是研究各种齿轮传动、带传动及无级变速传动的传动性能，

评价产品质量的重要设备。通过试验可以检验传动装置设计的合理性，加工、制造、装配和调试的工艺性。对试验结果的深入分析将有助于了解和评定传动部件和装置的综合机械性能，同时也为工程设计人员提供实践的参考资料和设计依据。

测量参数： 减速机输入的转矩、转速、功率；

输出的转矩、转速、功率；

换算出效率

振动、噪音、温升等

测量精度： 转矩、转速、功率、减速机效率 ±0.2%F.S

温度 ±0.2℃

加载方式： 磁粉制动器加载、磁滞制动器加载、电涡流制动器加载、电力回馈加载

安装方式：

大底板采用HT200铸铁平台（退回处理），表面磨削加工，保证平面度小于0.05mm。平台下面安装减震垫、水平调整垫铁；

被测减速机分别安装在滑动平台上，可以分别前后移动、锁紧，方便安装减速机；确保安装同心度≤0.03mm

联轴节：采用弹性柱销（膜片、梅花、柱销）式联轴节。

被测减速机通过支架安装在滑动平台上，采用同一个安装支架，不同型号更换不同法兰、联轴器。

具体结构双方沟通，以最终双方确定的图纸为准

软件功能：

用于测试伺服电机、驱动器、行星减速机的各项参数。

可电脑、仪表显示、存储、打印各项参数；并显示、存储、打印各参数之间的曲线关系

可手动加载、程控加载；程序控制主动电机的转速、时间等

最终验收

设备在甲方现场调试完成后，双方对设备的机械、电气、软件进行最终验收，合格后双方签字确认，不合格项目继续整改，直到合格为止。

售后服务

测功机在验收合格后12个月内（转矩转速传感器为24个月），所有部件、仪表如出现故障

（非人为造成）一律实行三包，能快递更换的快递更换，能够电话解决的电话解决，解决不了，乙方需在24小时内到达使用现场。非乙方原因造成的设备故障，将按成本收取材料费、路费、人工工时。12个月后乙方将在24小时内到达使用现场有偿服务。

调试培训

乙方在接到甲方电话要求调试后，48个小时内必须到达需方使用现场，3天内调试完毕，其期间可免费培训需方操作人员。
